SPK02-軸向壓力控制開關
一、產品簡介：
SPK02軸向系列智能壓力控制器是集壓力測量、顯示、輸出、控制于一體的壓力測控產品。該產品為全電子結構，前端采用隔離膜充油芯體，由高精度的A/D轉換，經微處理器運算處理，現場顯示，并輸出一路模擬量和兩路開關量。
該智能壓力控制器使用靈活，操作簡單，調試容易，安全可靠。廣泛應用于水電，自來水，石油，化工，機械，液壓等行業，對流體介質的壓力進行現場測量、顯示與控制。
二、技術性能：
|
量 程 范 圍 |
-100…0～35…1000（KPa） |
顯 示 方 式 |
0.56" 數碼管 |
|
0～2、20、35……100（MPa） |
顯 示 范 圍 |
-1999~9999 |
|
|
過 載 壓 力 |
≤ 額定量程的1.5倍 |
介 質 溫 度 |
－20～+85℃ |
|
測 量 介 質 |
與316L不銹鋼兼容的各種氣體、液體 |
環 境 溫 度 |
－10～+60℃ |
|
供 電 電 壓 |
24VDC 220VAC |
相 對 濕 度 |
0~80% |
|
輸 出 信 號 |
4~20mA標準信號輸出（可選） 兩路控制點繼電器輸出220VAC 3A |
響 應 時 間 |
≤1ms |
|
采 樣 速 率 |
16次/秒 |
||
|
精 度 |
±0.3%F.S ±0.5%F.S |
壓 力 接 口 |
外螺紋M20×1.5或用戶自定 |
|
長 期 穩 定 性 |
≤±0.2%F.S/年 |
電 氣 接 口 |
接線端子 |
三、產品特點：
● 100標準儀表安裝
● 兩路控制點現場設定
● 4~20mA標準信號輸出（可選）
● 兩路控制點繼電器輸出220VAC 3A
● 4位LED數碼管顯示，無視值誤差
四、安裝：
4.1機械安裝：
可以通過壓力管接頭（M20*1.5）（其他尺寸接頭可在訂貨時說明），直接裝在液壓管路上。
在關鍵應用場合（如劇烈震動或沖擊），壓力管接頭可以通過微型軟管進行機械解耦。
注：量程小于100KPa時必須垂直安裝。

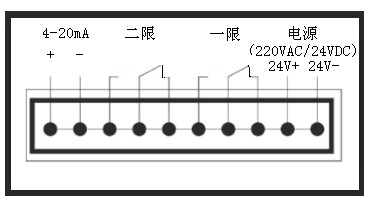

4.2電氣連接：
為了防止電磁干擾的影響應注意以下事項：
l 線路連接盡量短
l 采用屏蔽線
l 盡量避免直接接近引起干擾的用戶裝置或電器和電子裝置的接線
l 若用微型軟管安裝，殼體必須單獨接地

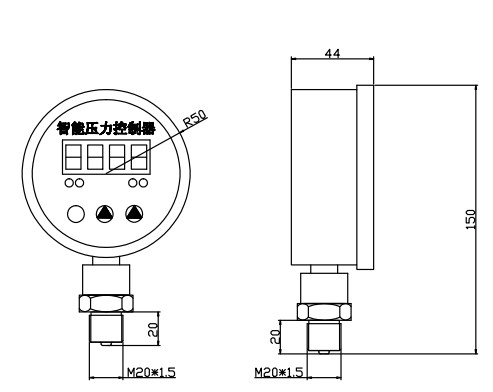

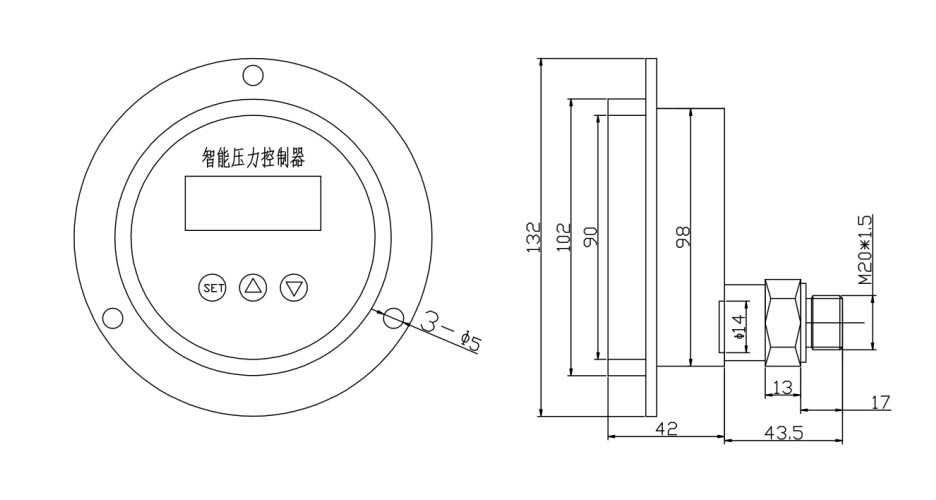

五、外形尺寸：（單位：mm）

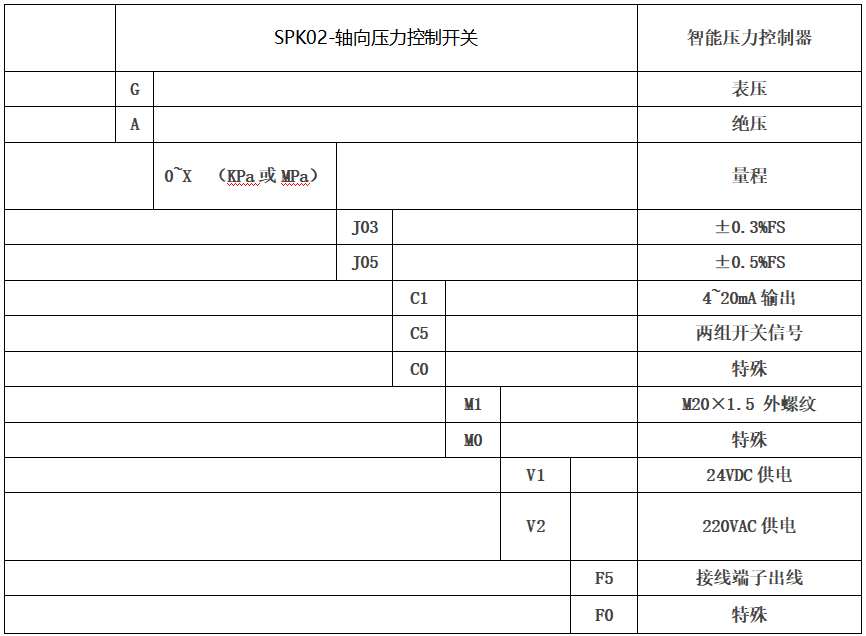

六、產品選型：
七：質保
用戶在遵守使用和保護規則條件下,儀表自出廠日期起保修一年.一年后的維修在本公司進行。本公司隨時歡迎用戶來函、來電咨詢及提出建議。
