一、概述：

風差壓變送器由風壓傳感器、集成放大電路組成，具有穩定性高、動態測量性能好等優點；配置高性能微處理器對傳感器非線性和溫度漂移進行修正補償，實現精確的數字?jǐn)?shù)據傳送、現場設備診斷，遠程雙向通信等功能，適合使用在對液體、氣體的測量控制中。此變送器有多種量程范圍，可以滿足各類用戶的需求。其廣泛應用于冶金、機械、石油、化工、電站、輕工、食品、環保、國防及科研的各個領域。

二、工作原理：

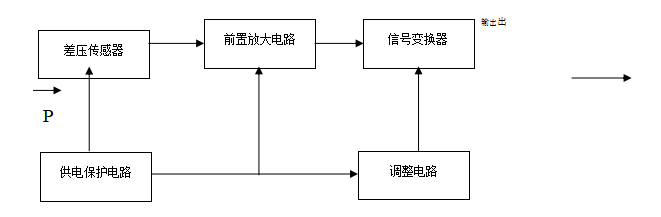

擴散硅差壓變送器工作原理為:過程壓力作用在傳感器上，傳感器即輸出與壓力成正比的電壓信號，電壓信號通過放大電路轉化為4—20mA標準信號。其供電保護電路為傳感器提供激勵，此傳感器采用了精密溫度補償電路。其工作原理框圖如下：

三、外形結構圖：

性能參數

四、壓力連接：

差壓變送器有兩個進氣口，一個高壓進氣口，標志為“H”;一個低壓進氣口，標志為“L”。

在安裝過程中，不允許有漏氣現象，漏氣存在會使測量精度降低。

電氣連接：

差壓變送器電氣連接方式：直出線。具體接線方式如下圖示：

紅色:電源＋ 黃色:電源-

(藍色:RS485＋ 綠色:RS485- )

差壓變送器輸出為4-20mA的直流信號，供電電壓范圍為（12~ 32）VDC,標準電壓為24VDC

紅色:電源＋ 黃色:電源- 白色：輸出+

差壓變送器輸出為0-10V的直流信號，供電電壓范圍為（12~ 32）VDC,標準電壓為24VDC

五、使用維護：

使用：

a ：差壓變送器體積小，重量輕，在安裝時可以直接安裝在測量點上,注意檢查壓力接口的密封性，防止因漏氣而影響測量精度。

b：按規定連接好導線，變送器即可進入工作狀態。對于測量精度要求較高時，儀表應先通電半小時之后再進入工作狀態。

維護：

a ：正常使用的變送器無需維護。

b： 變送器校驗方法：在壓力為零時，先調整零點，再加壓至滿程后，對滿量程進行校驗，如此反復直至達到標準要求。

c：儀表的定期校驗，應由專業人員操作，以免造成人為損壞。

d：儀表不用時應置于10—30℃，濕度為30%---80%的清潔環境中保存。

六、注意事項：

a 差壓變送器在安裝時建議加兩通閥，以防止變送器兩端加過大的靜壓力。

b.差壓變送器應使用在對316L不銹鋼膜片無腐蝕的氣體和液體中。

c 接線時應嚴格按照說明書的接線方式，確保變送器的正常工作。

d現場干擾較大或要求較高的場合，可選用屏蔽電纜。

七、質保：

用戶在遵守使用和保護規則條件下,儀表自出廠日期起保修一年.一年后的維修在本公司進行。本公司隨時歡迎用戶來函、來電咨詢及提出建議。
