一、概述：

SPK81 型流量開關是一款基于熱擴散原理的智能流量監測傳感器，該產品以國際先進的 ARM 工業級MCU 為核心，結合高品質的傳感器和專用電路，經過溫度補償和調校，在水溫變化時仍能確保測量的準確性。產品能夠?qū)艿纼?nèi)水流動情況進行實時監控，用于冷卻或潤滑系統的斷流監測，在流量故障時對重要設備提供預警和保護。產品采用全封閉式設計，不銹鋼結構適應于多種應用環境。產品具有過壓、過流及反接保護，自發光 OLED 屏可在進度條和數字間顯示切換，通過按鍵可快速設定動作點，顯示反轉功能可實現任意方向安裝，無須經常調整和維護。可廣泛應用于發電、冶金、鋼鐵、造紙、鍋爐等大型設備的運行保護。

二、產品特點：

· 24VDC / 220VAC 可選電源

· OLED 液晶屏，進度條和數字可切換顯示

· 全不銹鋼外殼， IP67 防護

· 溫度補償

· 1 路繼電器￤ 2 路 NPN￤ 2 路 PNP；2 路 PNP+4mA～20mA DC(定制)

· 無可動部件，免維護

· 開關量輸出，控制點連續可調

· 外形小巧，支持顯示反轉

· 活接頭可配不同接口，適合多種管徑要求

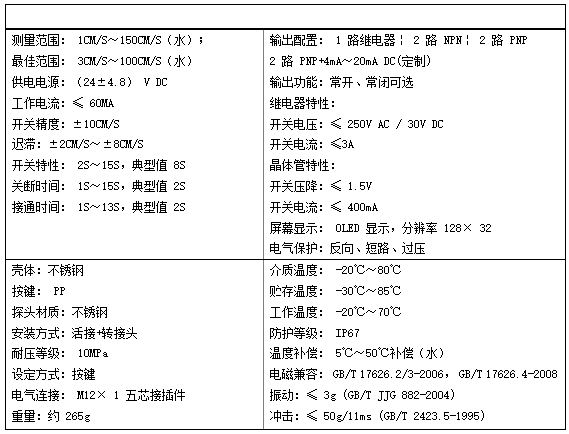

三、性能指標：

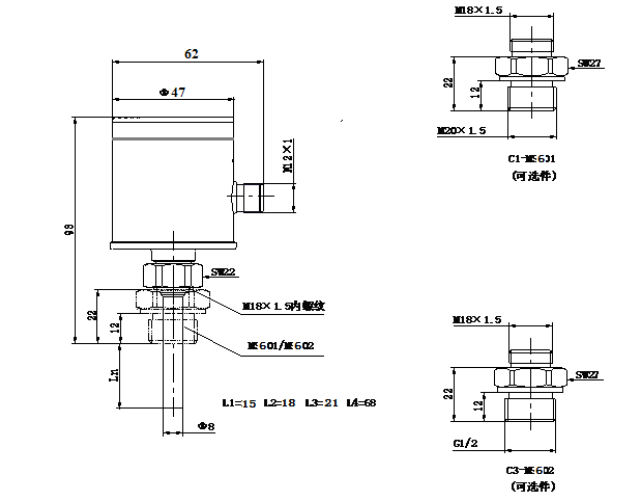

四、外形結構及電氣連接注： 以上參數測試介質為水； 5cm/s～100cm/s； 20℃（出廠狀態）

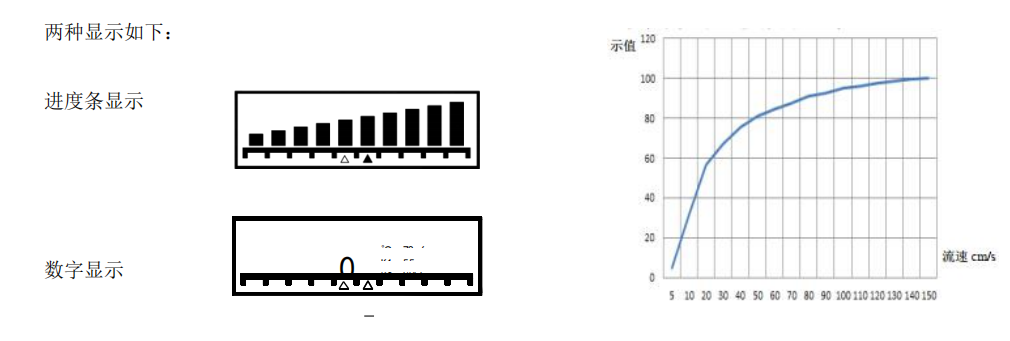

兩種顯示如下：

▲--開關點 K1 ? --開關點 K2 數字顯示 數字示值與流速的關系曲線

開關點符號閃爍時,表示流速超過了設定的開關動作流速。

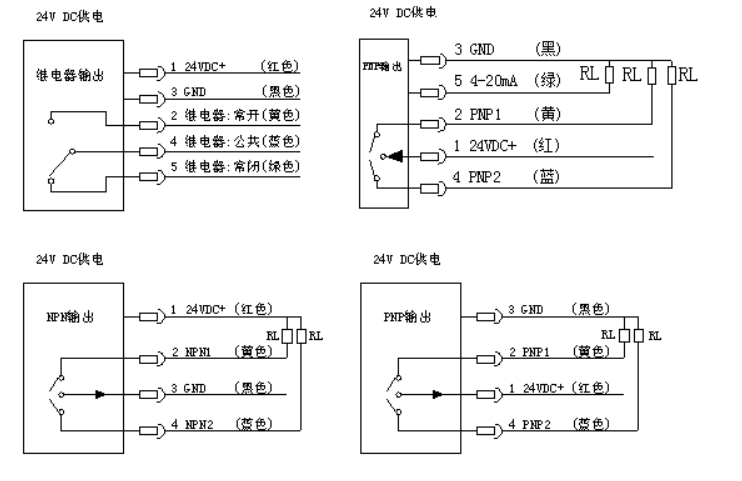

五、電氣連接：

M12 x 1	線色	插針序號	220VAC Definition	24V DC 接線定義
	紅色	1	供電相線	電源正
	黑色	3	供電零線	電源負
	黃色	2	繼電器常開點	繼電器常開點/NPN1、PNP1
	綠色	5	繼電器常閉點	繼電器常閉點/4mA~20mADC（定制）
	藍色	4	繼電器公共點	繼電器公共點/NPN2、PNP2

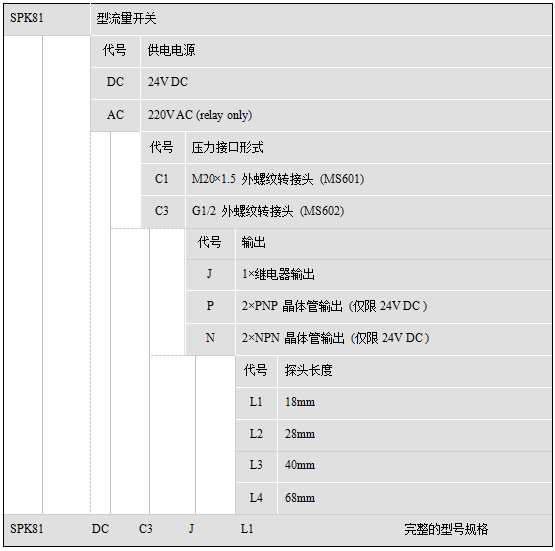

六、選型指南：

可選附件: SP901 2 米 5 芯 M12× 1 母彎頭 RVVP 電纜（標配）

SP601 M20×1.5 外螺紋轉換頭

SP602 G1/2外螺紋轉換頭

七、提示

1.螺紋接口可根據用戶要求訂制，需在合同中注明。

如有特殊要求，請與本公司商洽。

八、質保：

用戶在遵守使用和保護規則條件下,儀表自出廠日期起保修一年.一年后的維修在本公司進行。本公司隨時歡迎用戶來函、來電咨詢及提出建議。
